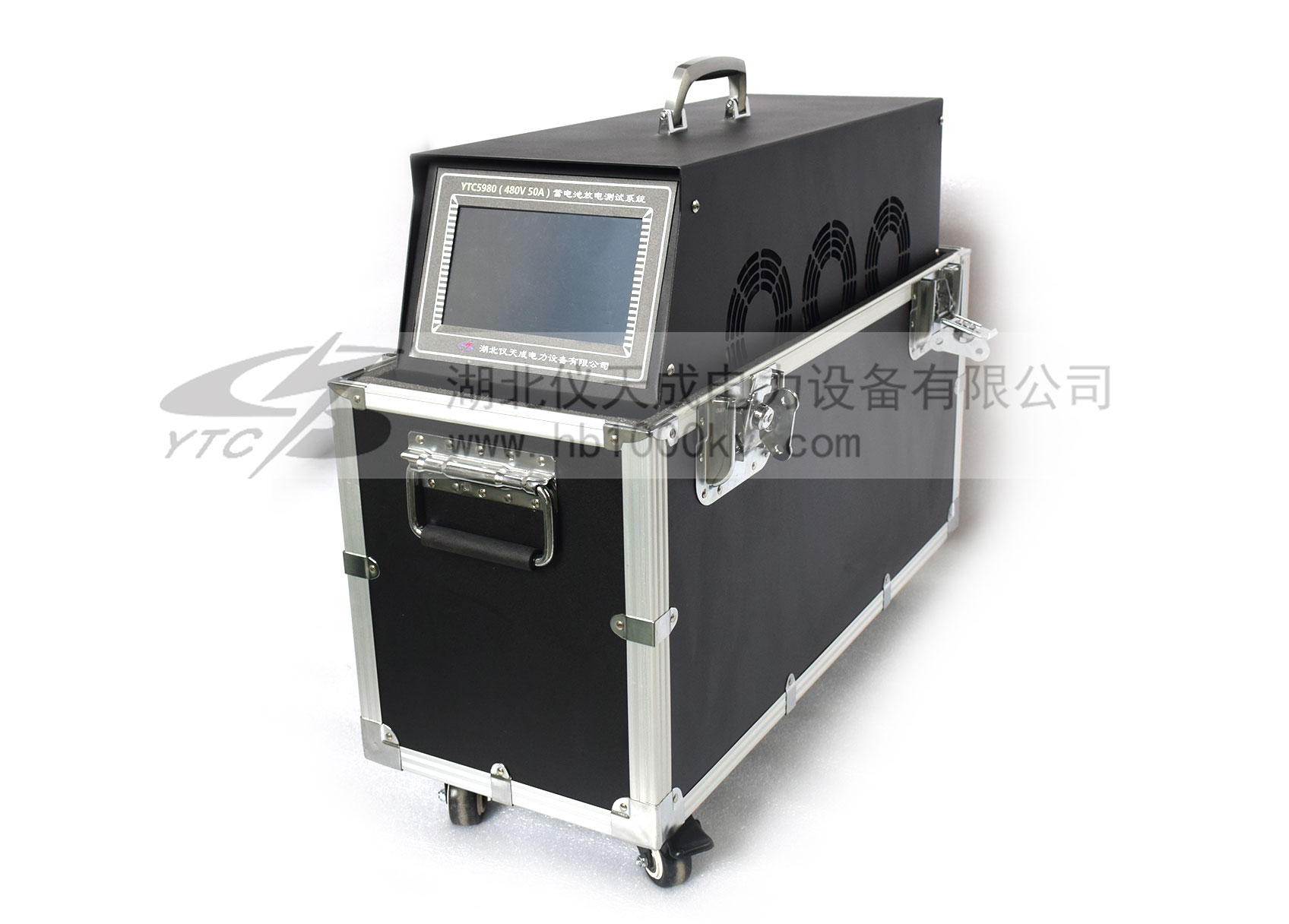

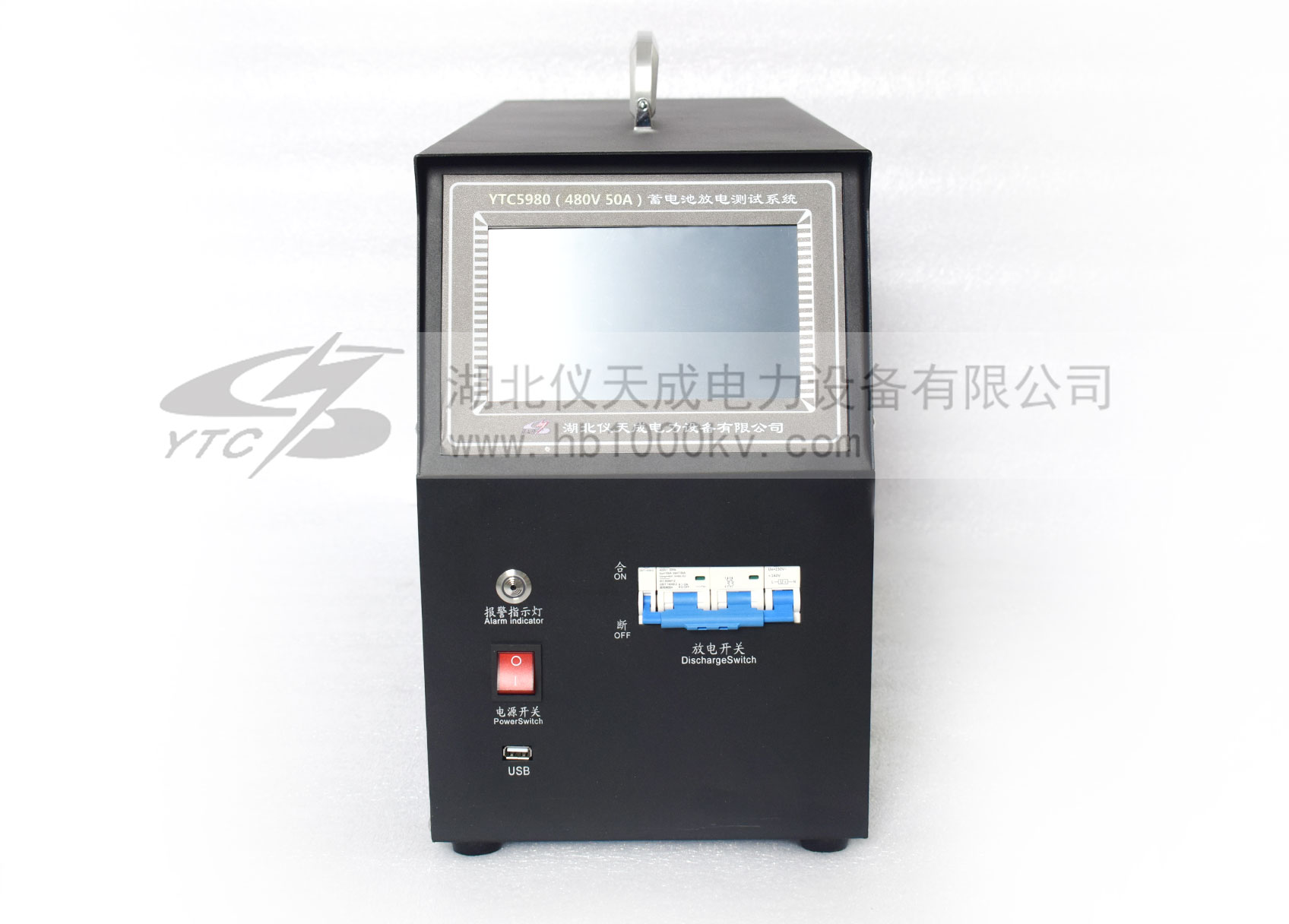

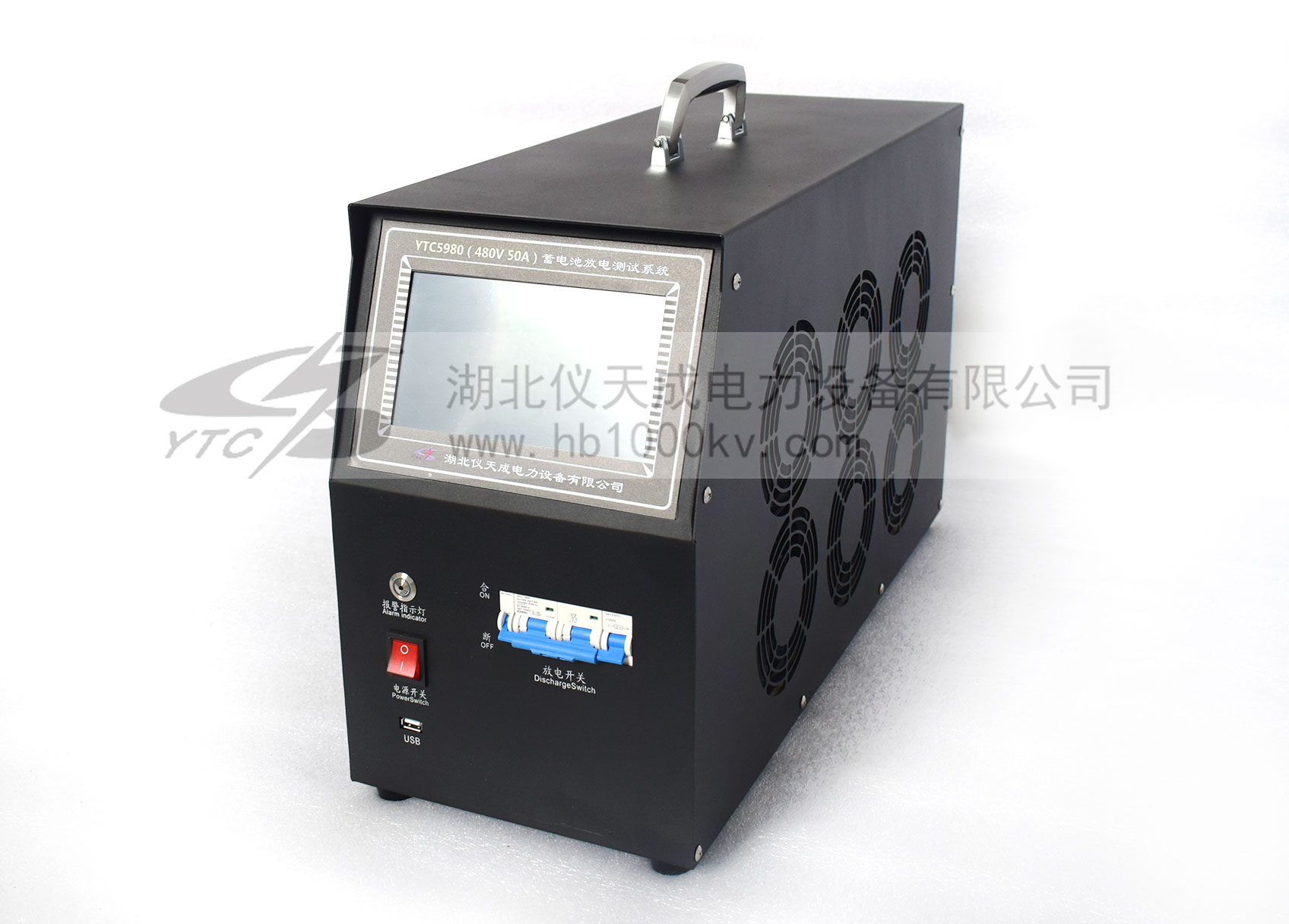

YTC5980（480V 50A）蓄電池放電測試儀

我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中,不間斷供電是一個最基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的唯一能源供給者。

我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。
本測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。

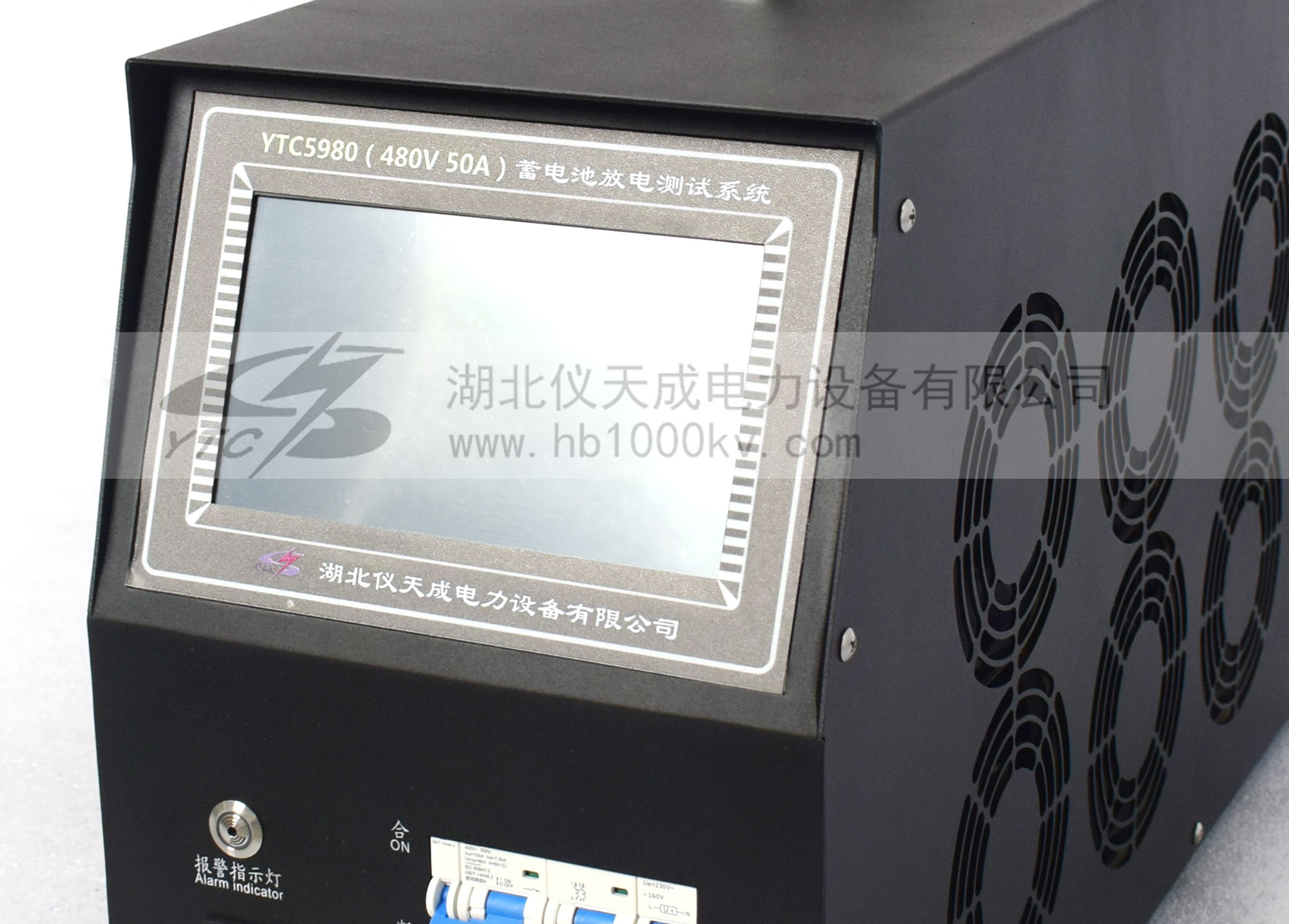

本儀器有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以轉存到U盤,并通過上位機的專用軟件對數據進行分析,生成需要的曲線和報表。
本儀器有完善的保護功能,不僅有聲、光告警,而且還有明確的界面提示。
功能特點:
1. 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
2.具有三種無線/有線通訊方式，1、無線采集盒與放電主機之間具有無線/RS485通訊功能，可通過放電儀實時監測各單體電壓狀況。2、PC機端上位機軟件與無線監測模塊具有無線/RS485通訊功能，可在不需要接入放電儀的情況下通過無線方式直接監測單體電壓狀況。3、PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行遠端控制放電。
3.無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
4.設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高
5.配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。

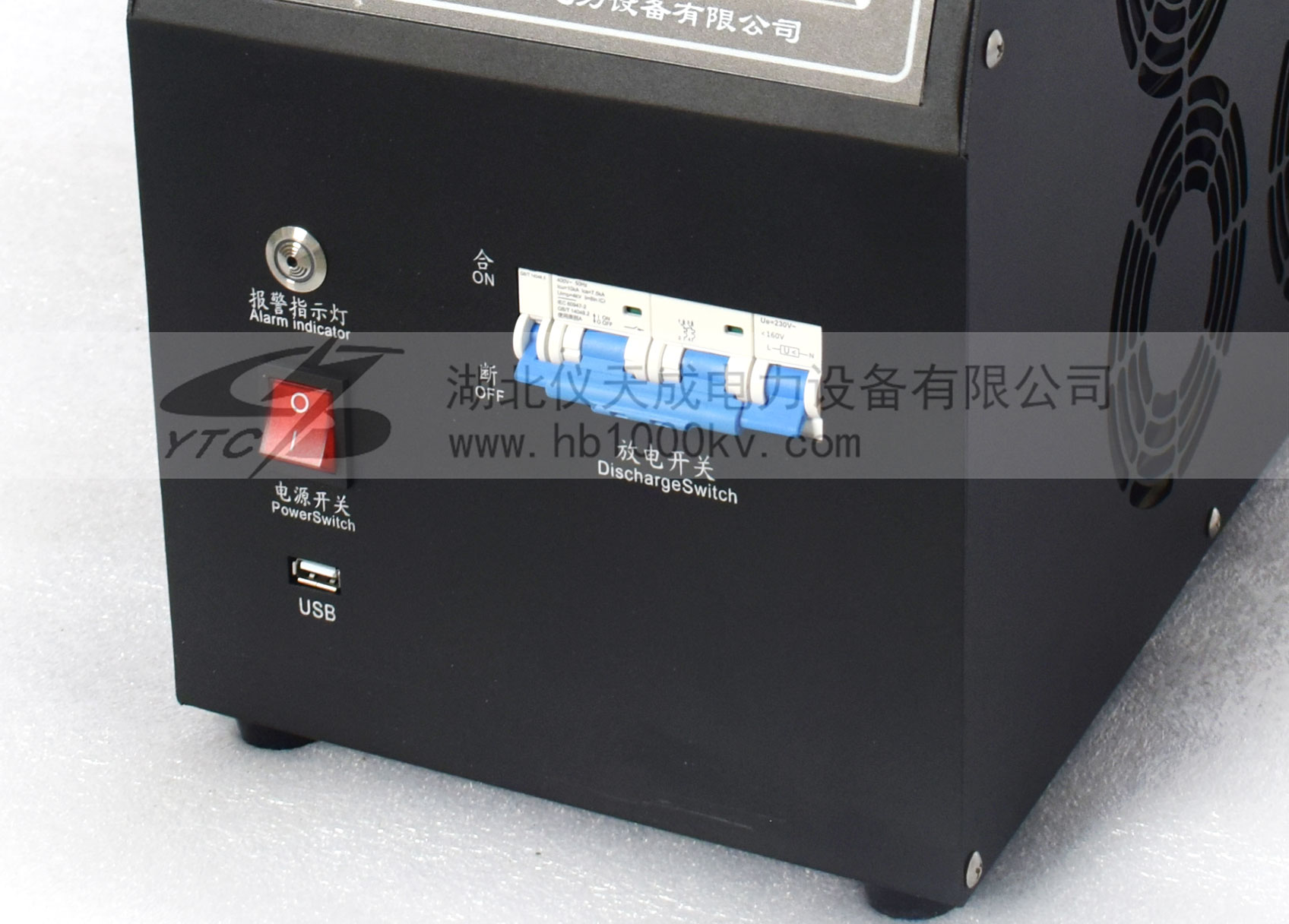

6.有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便
7.采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
8.自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。
9.可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。
10.可記錄測試/放電過程每節電池放電情況，主要是電池組總容量、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。
11.可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。

技術參數 TECHNICAL PARAMETERS

技術參數：

適用蓄電池	480V
輸出電壓	DC384V-576V
輸出電流	0-50A
工作模式	可單機使用，恒流模式下可多機并機使用
保護性能	l 輸入端過壓保護，LCD提示； l 電池電壓極性反接保護，蜂鳴器告警； l 過流保護，LCD提示； l 65℃過熱保護，LCD提示，蜂鳴器告警；

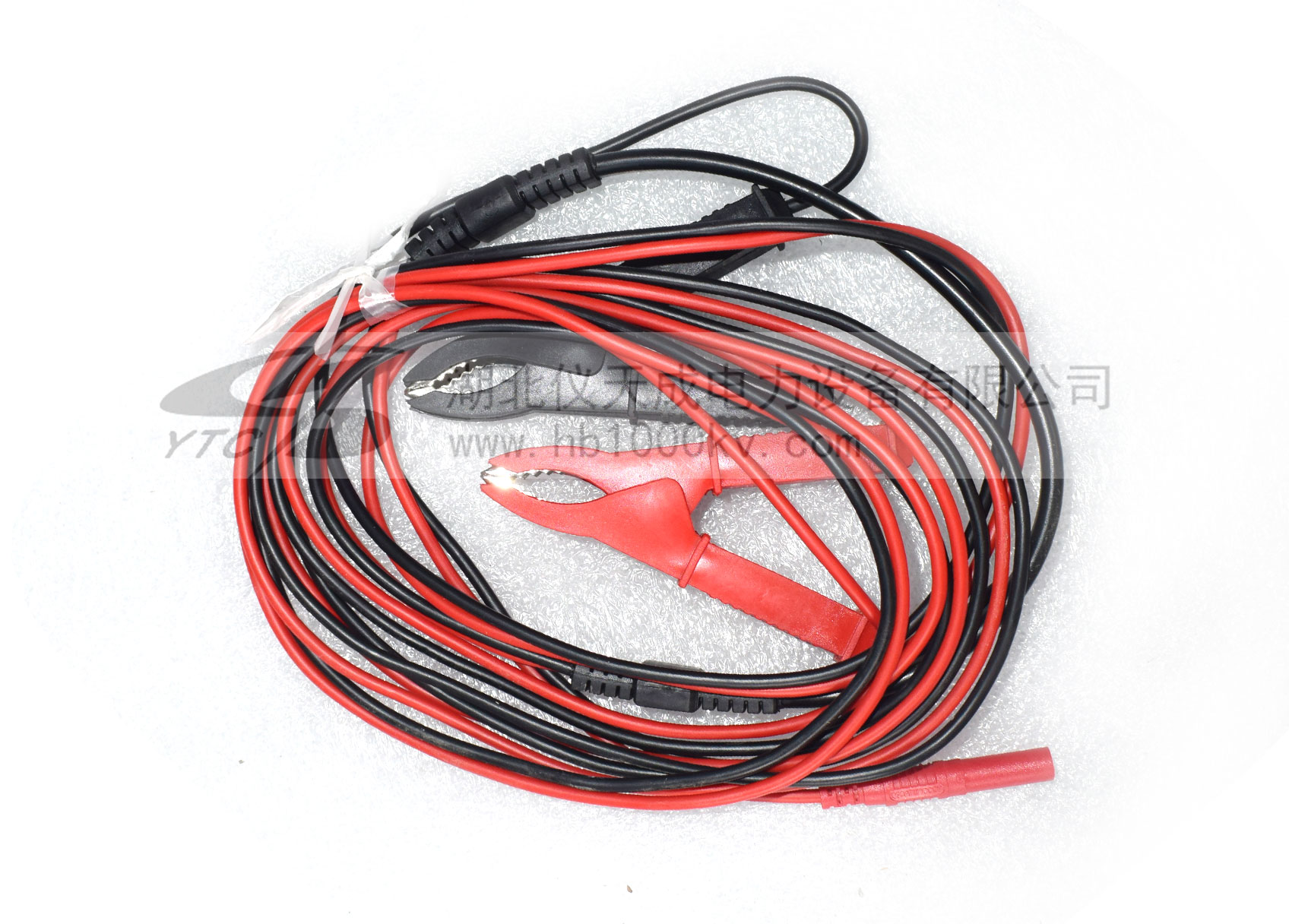

單體電壓采集	采用433射頻無線模塊,通訊距離可達100米以上，兼容2V/4V/6V/12V單體電池電壓監測，只要總電壓不超過門限，每組電池數量不限，可以同時監測1～16組射頻無線監測模塊，一個射頻無線監測模塊可同時監測12只單體電池
控制精度	放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.05%
PC機通信	RS485接口
數據保存容量	2Gbit FLASH
工作環境
散熱	強制風冷
溫度	工作范圍：-5～50℃ 貯藏溫度：-40～70℃
濕度	相對濕度0～90%（40±2℃）
海拔	額定海拔4000米
噪音	﹤60dB
工作電源
電壓	單相三線制: 220V AC （–20%～+30%），頻率:45～65Hz；
耐壓測試	輸入－機殼：2200Vdc 1min 輸入－輸出：2200Vdc 1min 輸出－機殼：700Vdc 1min
安全性	滿足EN610950

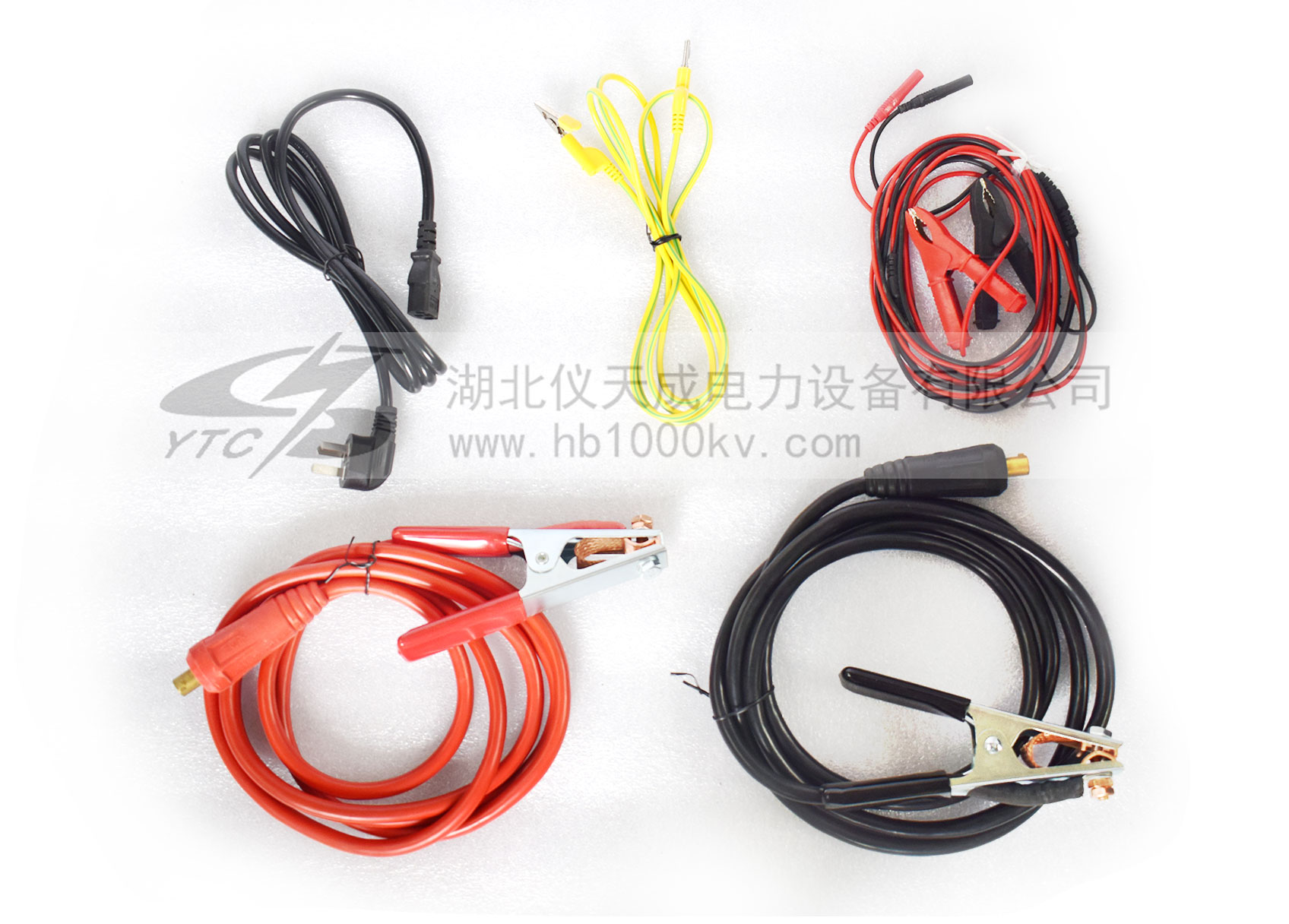

接線

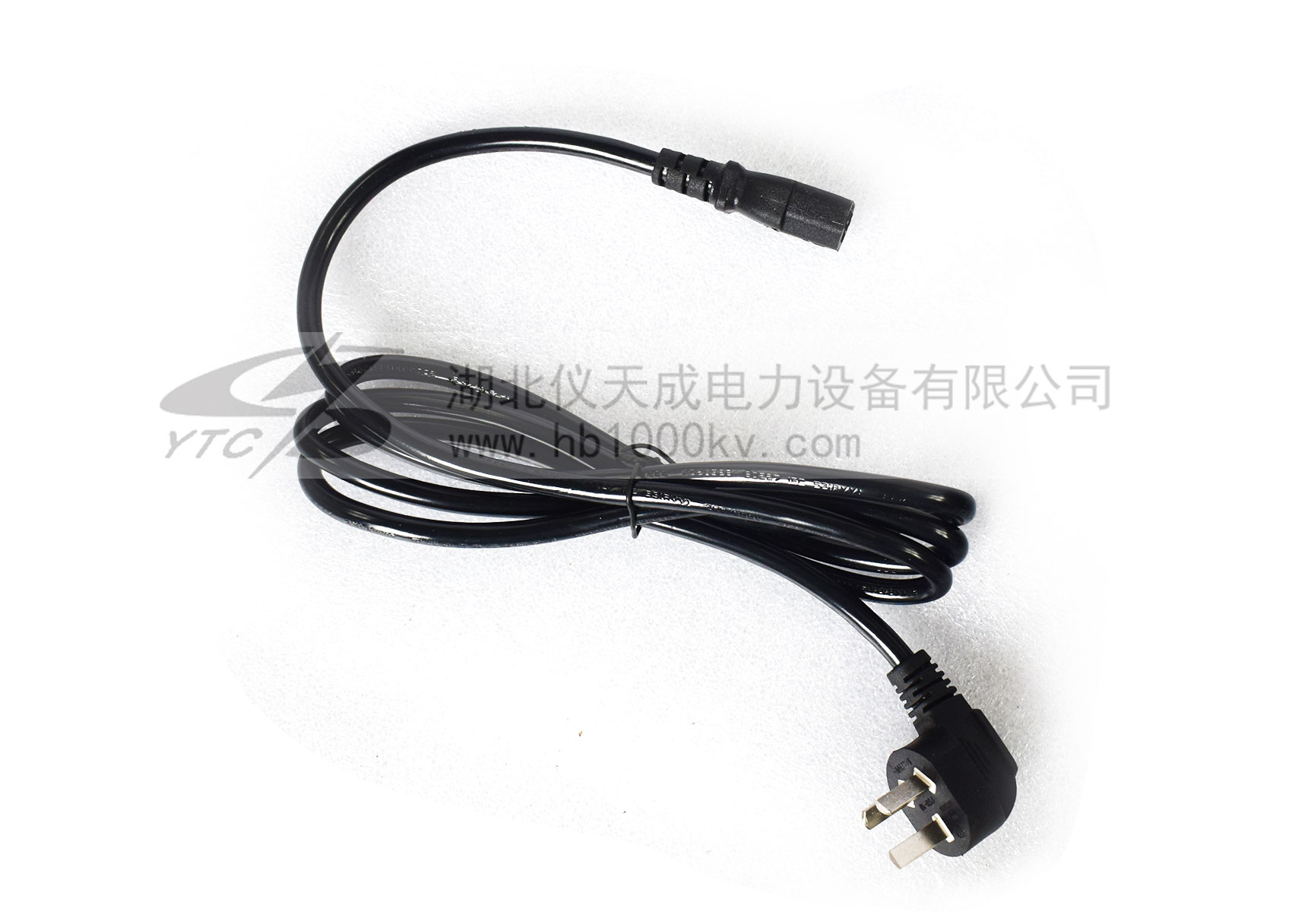

交流輸入	國標公插座，適用1～1.5mm2電纜

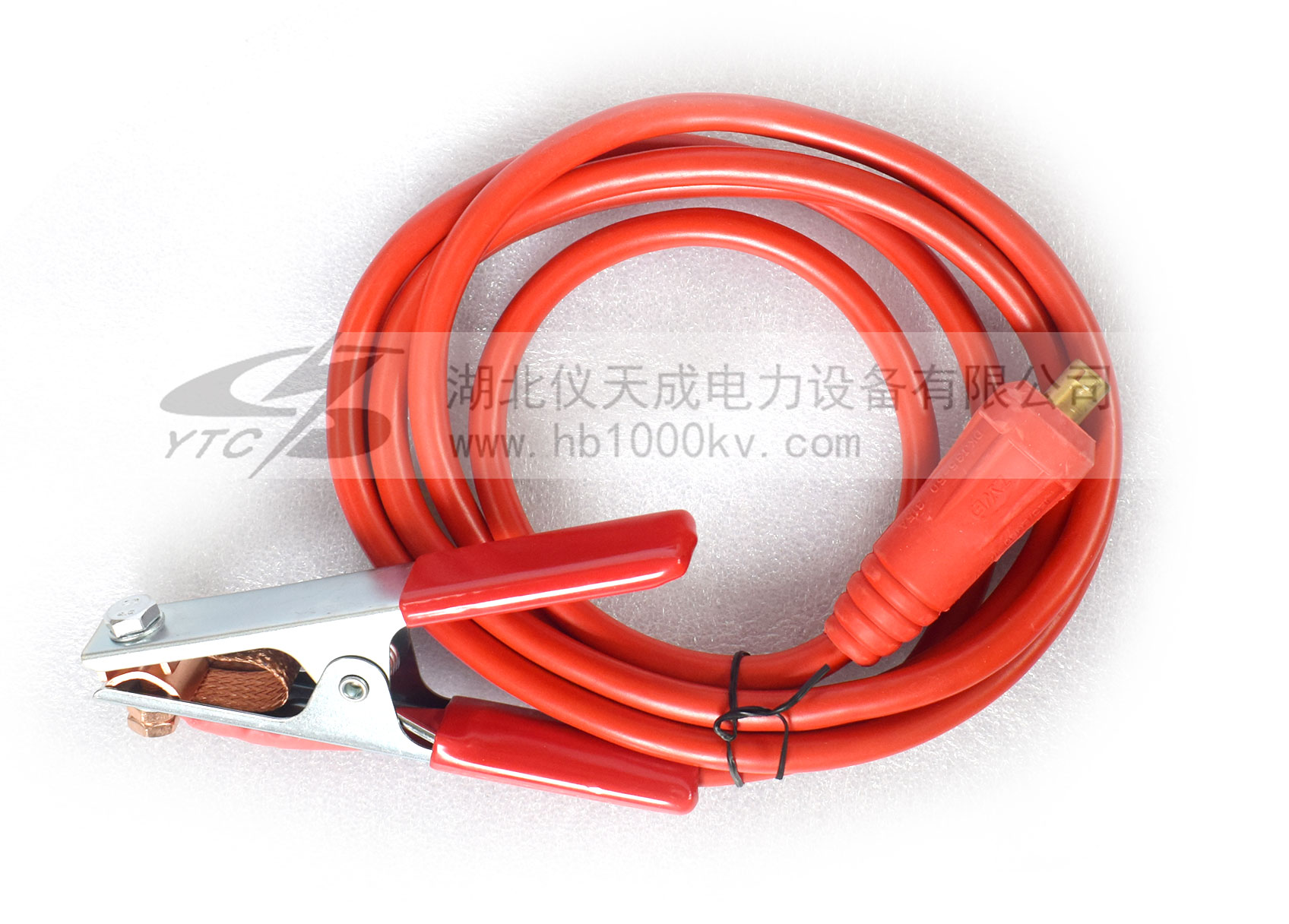

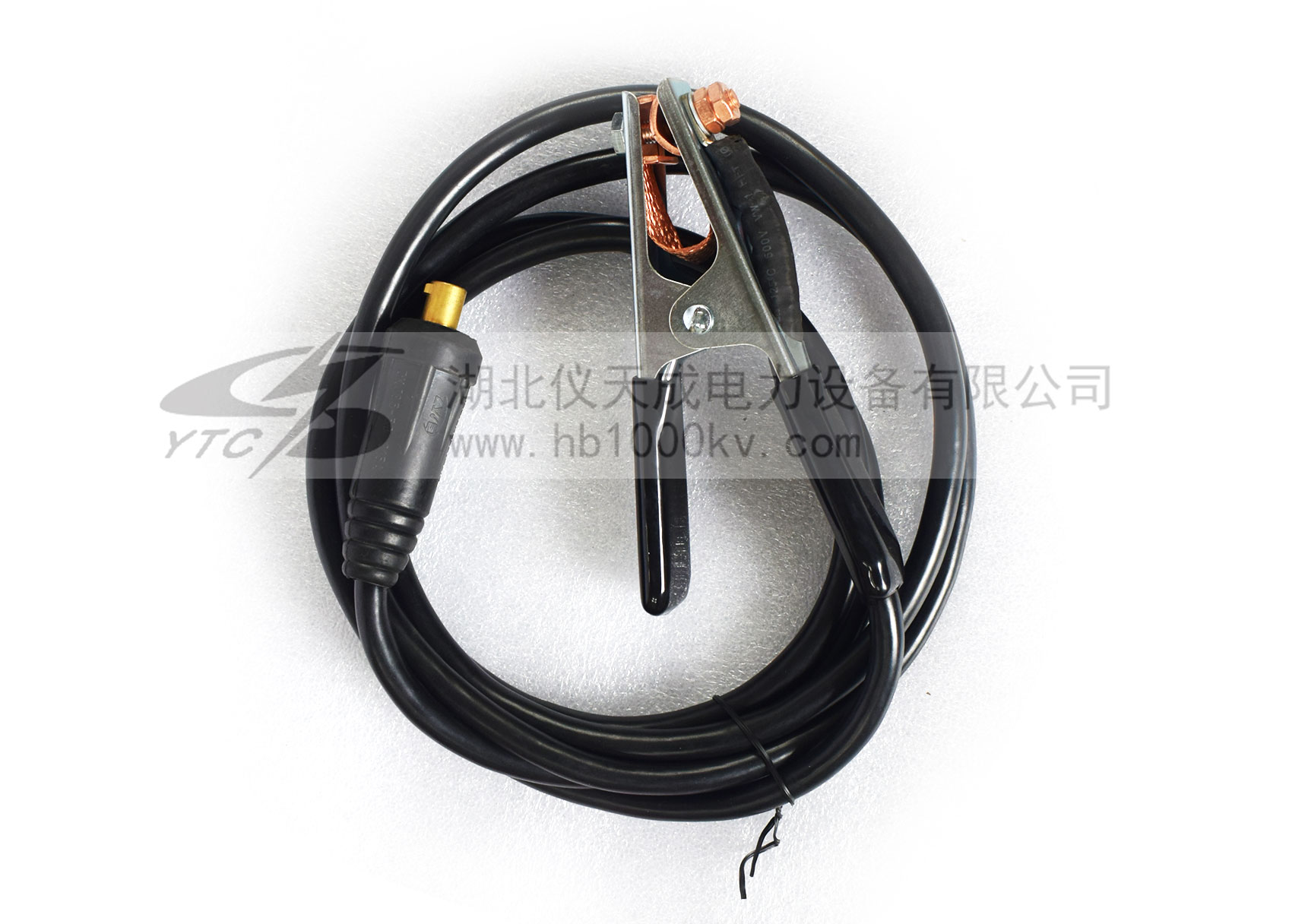

直流輸出	儀表25mm2電纜快接插頭（紅正黑負）
